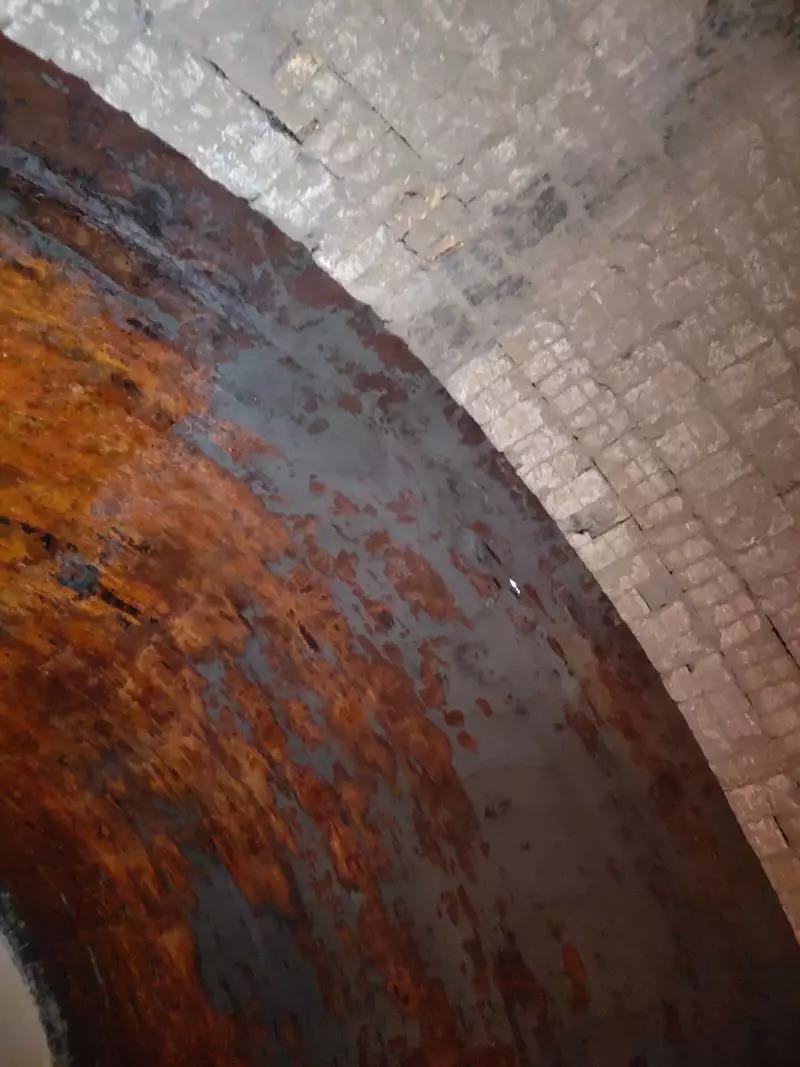

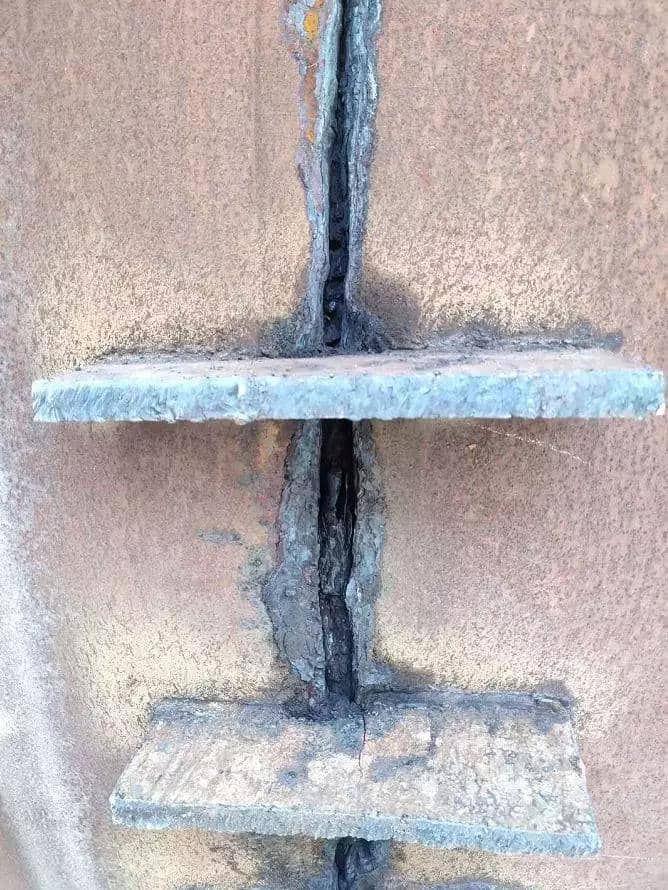

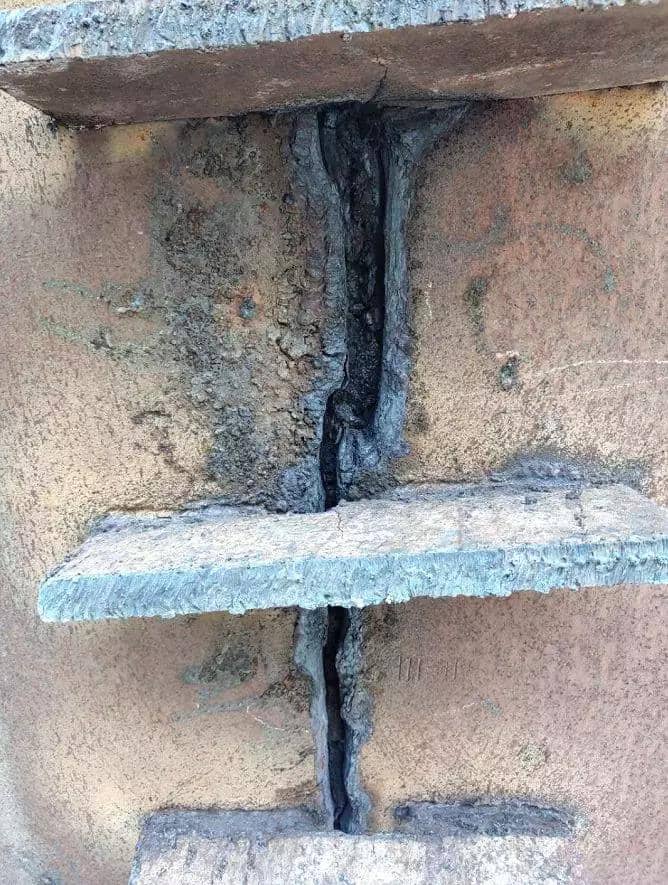

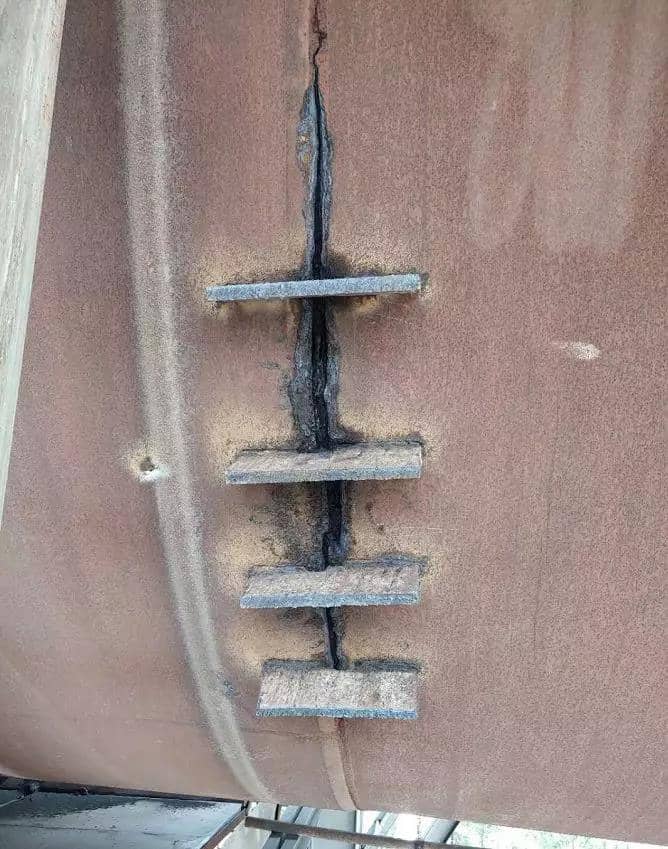

據(jù)反饋消息稱，該水泥廠窯筒體開裂部位位于擋磚圈位置，開裂距離長(zhǎng)約1米左右，開裂位置有一定的腐蝕且磨損嚴(yán)重，筒體平均厚度僅為10mm，最薄處不足5mm，如不進(jìn)行緊急修復(fù)，或存在窯斷裂風(fēng)險(xiǎn)，其后果將不堪設(shè)想。
窯體探傷工程師給出“立即停窯，內(nèi)外同補(bǔ)”的緊急修補(bǔ)方案 ，同時(shí)明確，緊急修補(bǔ)也只能維持一段時(shí)間，最好的辦法還是更換出現(xiàn)裂縫部位的窯筒體。

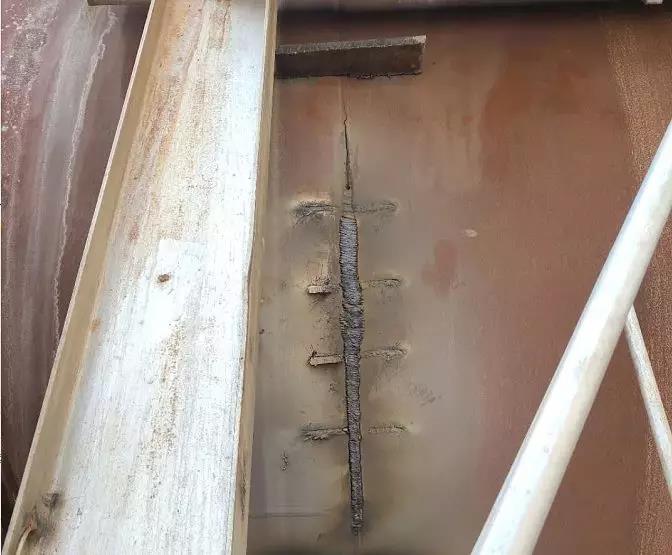

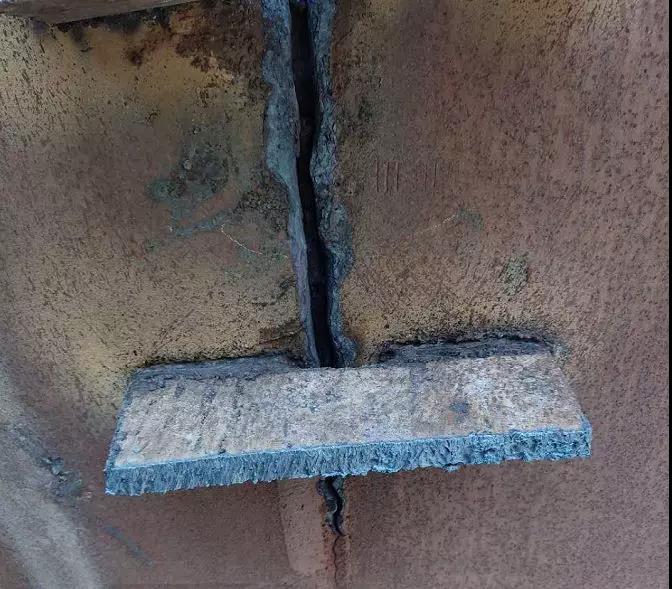

水泥人網(wǎng)曾報(bào)道過(guò)一例與此類似的窯體修復(fù)案例。當(dāng)工程師給出內(nèi)外同補(bǔ)方案時(shí)，企業(yè)相關(guān)負(fù)責(zé)人仍堅(jiān)持僅從外部緊急修復(fù)，且表示待年底停窯檢修時(shí)再換掉裂縫處筒體。令小編驚訝的是修窯者的“鬼斧神功”竟將窯體裂縫修補(bǔ)得滴水不漏，后經(jīng)了解這修窯的竟真是“補(bǔ)船世家”。

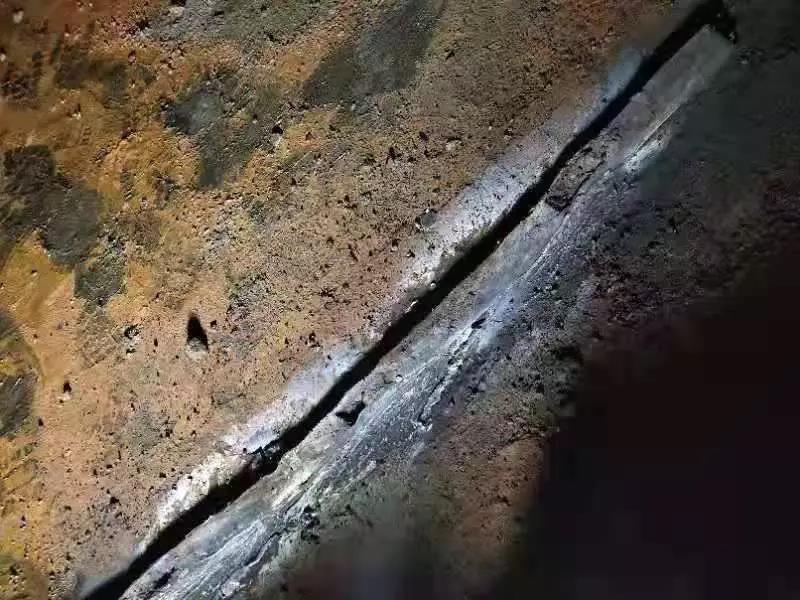

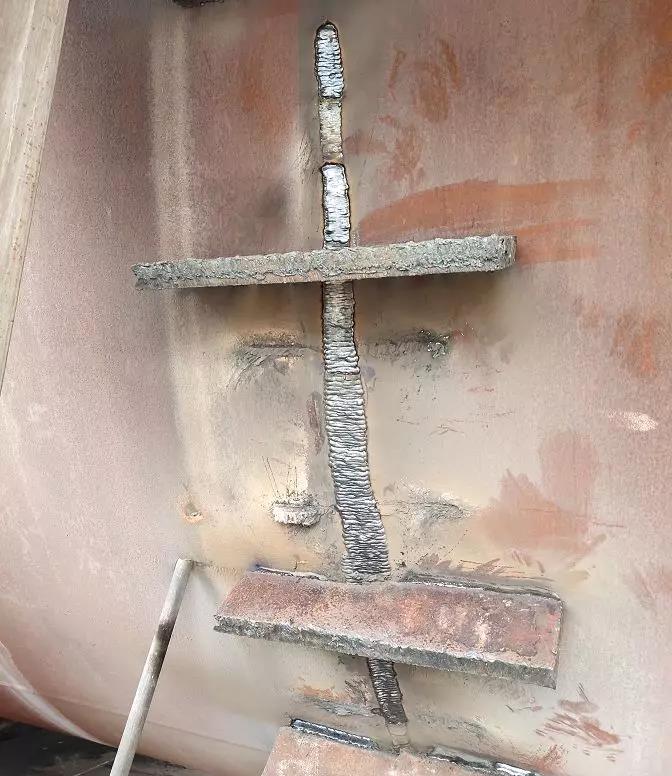

修復(fù)到一半的時(shí)候

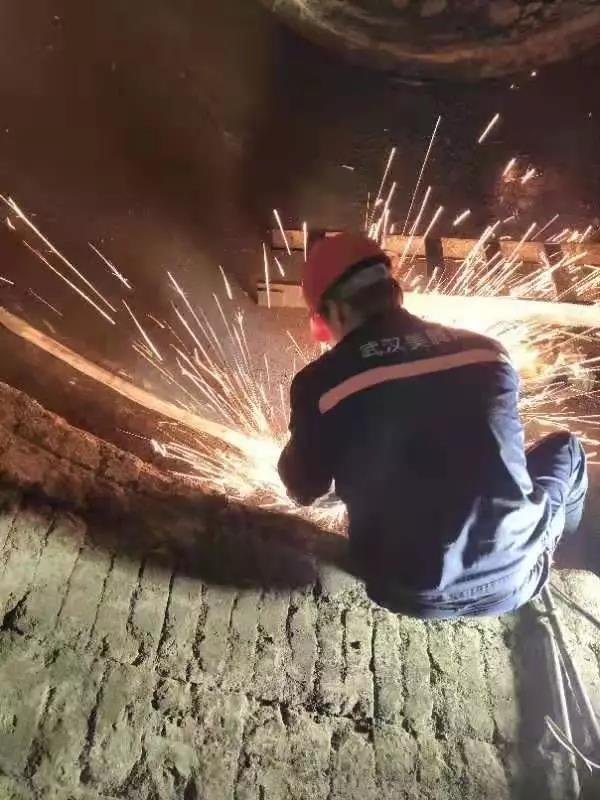

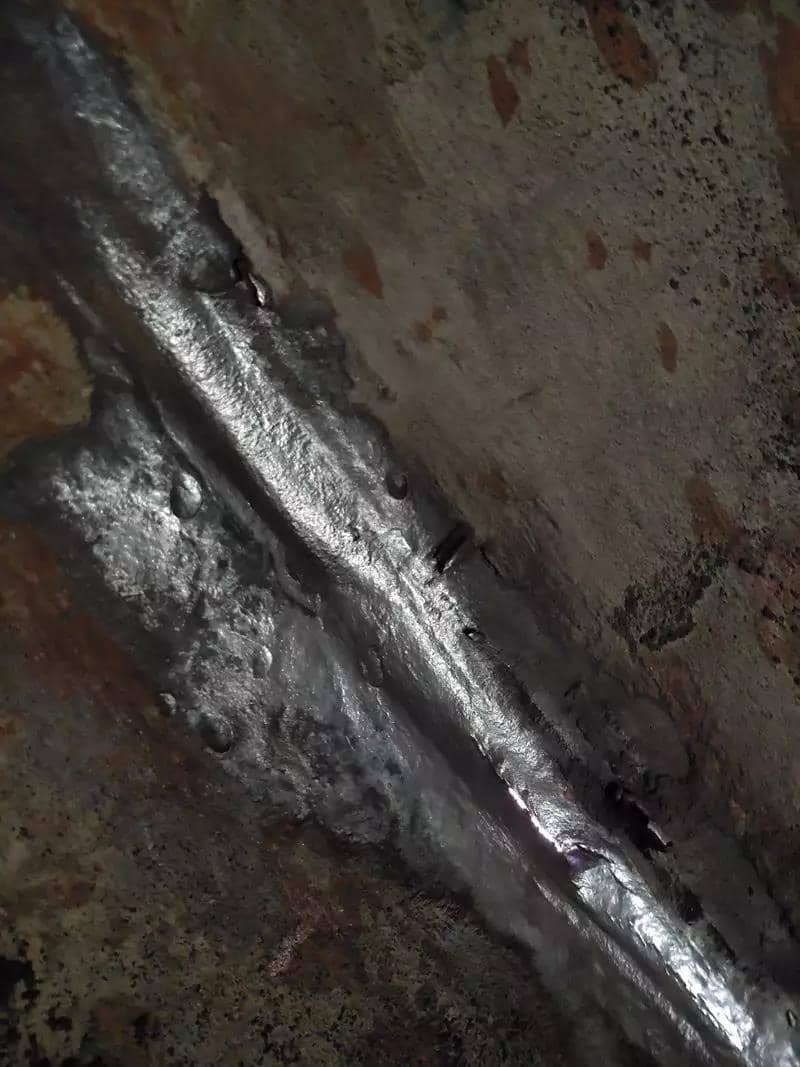

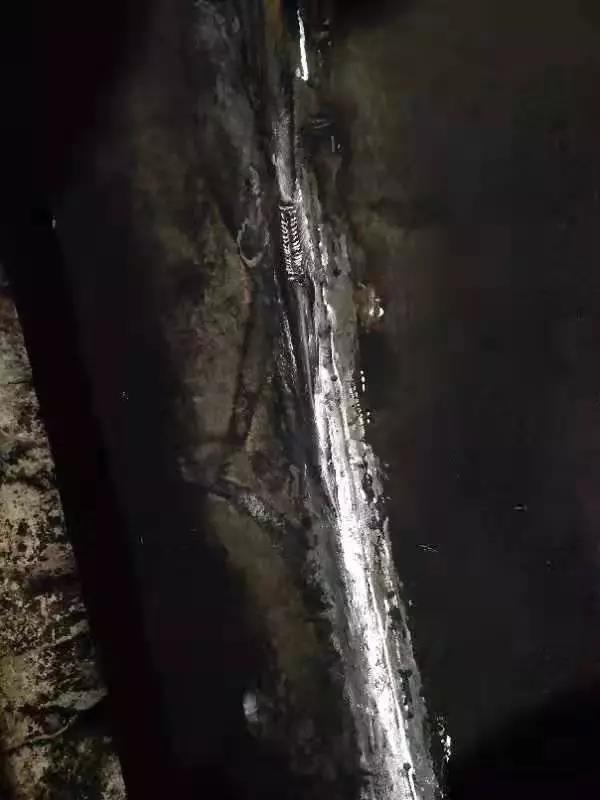

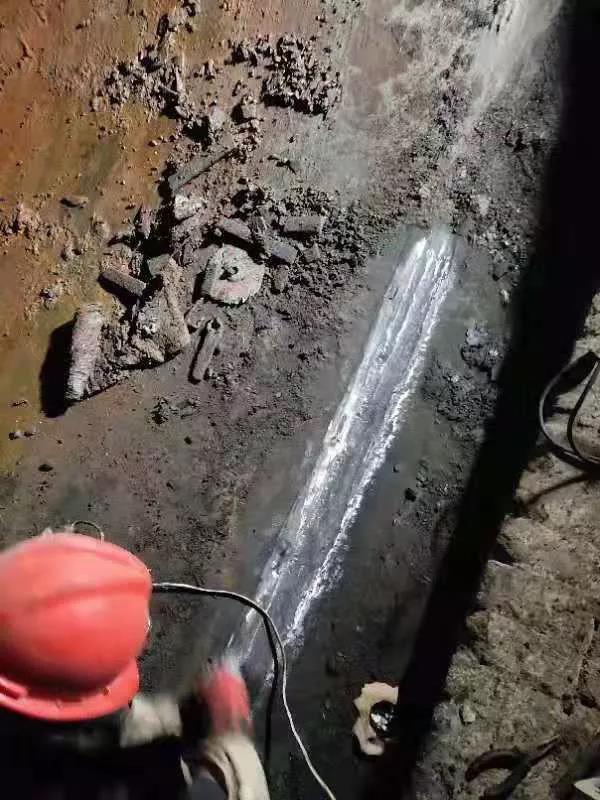

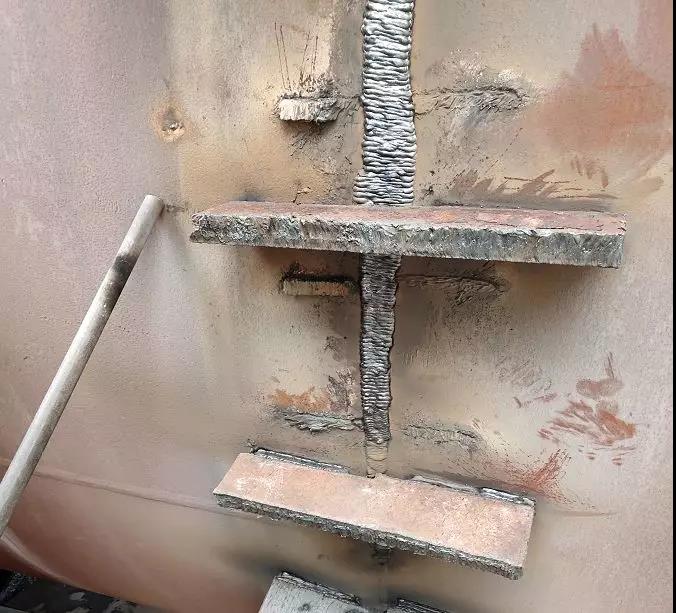

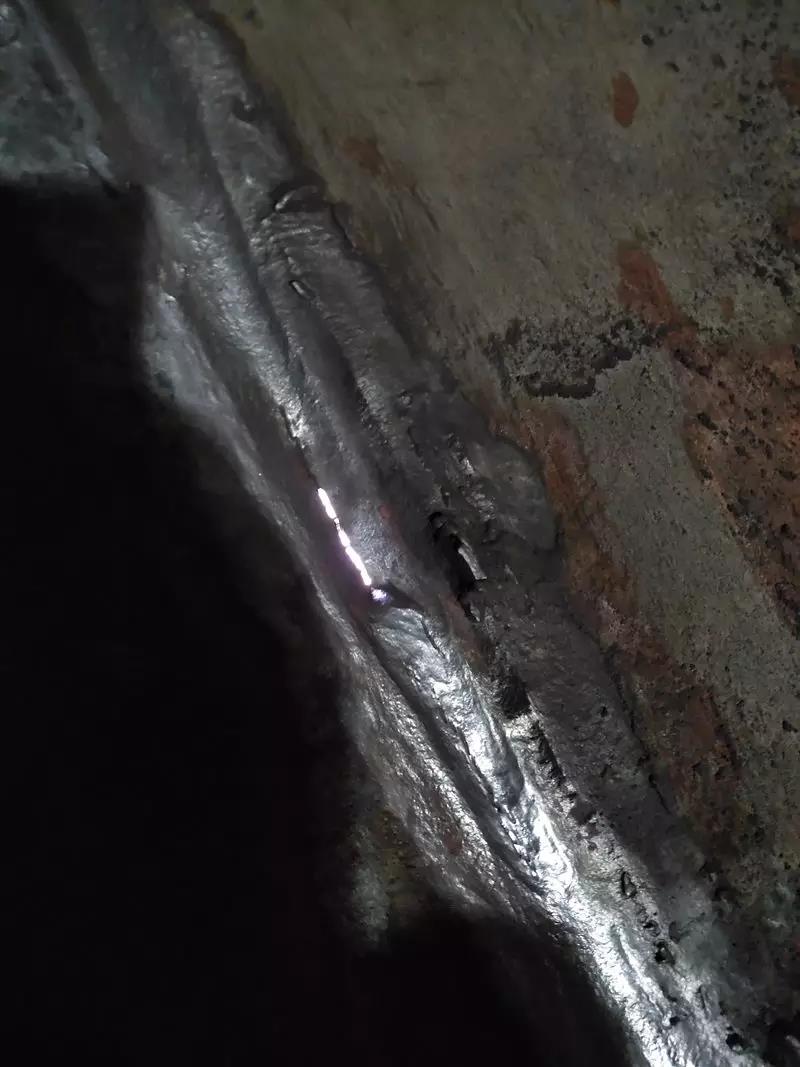

修復(fù)過(guò)程中
相關(guān)行業(yè)專家表示，這種修補(bǔ)的方法，只是臨時(shí)恢復(fù)生產(chǎn)的措施，不會(huì)堅(jiān)持很長(zhǎng)時(shí)間，假以時(shí)日窯體可能還會(huì)再次出現(xiàn)問(wèn)題。因?yàn)樘幱趦啥瓮搀w連接處的過(guò)渡帶，被腐蝕、脆化、變薄不可避免。
通常一條正常運(yùn)轉(zhuǎn)的窯筒體的壽命在40年左右。近兩年發(fā)生斷裂的窯體均不到這個(gè)年份。之所以出現(xiàn)壽命不足，未老先裂的窯體主要原因還是窯運(yùn)轉(zhuǎn)不規(guī)律、超負(fù)荷運(yùn)轉(zhuǎn)、紅窯不停、中心線偏離運(yùn)轉(zhuǎn)蹩頸、物料中有害元素侵蝕脆化變薄，還有就是應(yīng)力集中與疲勞等。
